    东升国际> 技术文章>电流大小接触器电线电缆>JWL型无辅源冗余电流值继机械

    联系东升国际

  • JWL-42电流继电器
  • 文章类别：JWL型无辅源静态电流继电器
  • 文章概述

  • 产品型号：JWL-42电流继电器
    触点形式：2常开
    整定范围：1~99.9A
    壳体结构：导轨安装结构

    • 产品分类

    询价留言

    概述
    JWL-42电流继电器为无辅助电源电流继电器，用于发电机、变压器和输电线的过负荷和短路保护装置中作为启动元件。采用集成电路静态型继电器，具有精度高、功耗小、动作时间快，返回系数高、整定直观方便、范围宽，无需直流辅助电源可替代电磁型电流继电器。JWL-42采用拨码开关整定电流值，改变整定值无需校验，整定范围宽，有利于用户压缩库存品种。

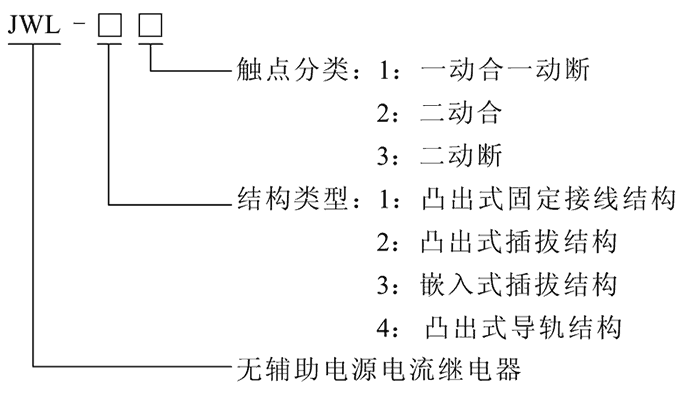

    型号及含义
    JWL-42型号及其含义
    原理图
    JWL-42线额定端线额定整流电流量继设备所采用进口集成型集成运放组合而成。被测试的座谈会线额定端线额定整流电流量I~经隔离霜变流器后，在次之级有与被测、线额定端线额定整流电流量相等的线额定端线额定整流电流Ui。经定值整定后展开整流，整流后的电磁线额定端线额定整流电流经滤波器滤波，有与Ui相等的整流线额定端线额定整流电流Uo。在电平查重中Uo与整流符合选取价值线额定端线额定整流电流Ue展开较，若整流线额定端线额定整流电流Uo如果低于符合选取价值线额定端线额定整流电流，电平查重器所在正电磁波，驱动包口继设备，继设备占据姿势图片方式，但是，若整流线额定端线额定整流电流Uo低过符合选取价值线额定端线额定整流电流Ue，电平查重所在负电磁波，JWL-42占据不姿势图片方式。原理图一下图一样：

    JWL-42工作原理图

    JWL-42电流继电器整定范围和触点数量
    型号 电流整定范围 触点形式 额定电流 安装结构
    JWL-11电流继电器 2~99.9A 1常开1常闭 5A 凸出式固定
    JWL-12电流继电器 2~99.9A 2常开 5A 凸出式固定
    JWL-13电流继电器 2~99.9A 2常闭 5A 凸出式固定
    JWL-21电流继电器 2~99.9A 1常开1常闭 5A 凸出式插拔
    JWL-22电流继电器 2~99.9A 2常开 5A 凸出式插拔
    JWL-23电流继电器 2~99.9A 2常闭 5A 凸出式插拔
    JWL-31电流继电器 2~99.9A 1常开1常闭 5A 嵌入式插拔
    JWL-32电流继电器 2~99.9A 2常开 5A 嵌入式插拔
    JWL-33电流继电器 2~99.9A 2常闭 5A 嵌入式插拔
    JWL-41电流继电器 2~99.9A 1常开1常闭 5A 导轨式安装
    JWL-42电流继电器 2~99.9A 2常开 5A 导轨式安装
    JWL-43电流继电器 2~99.9A 2常闭 5A 导轨式安装

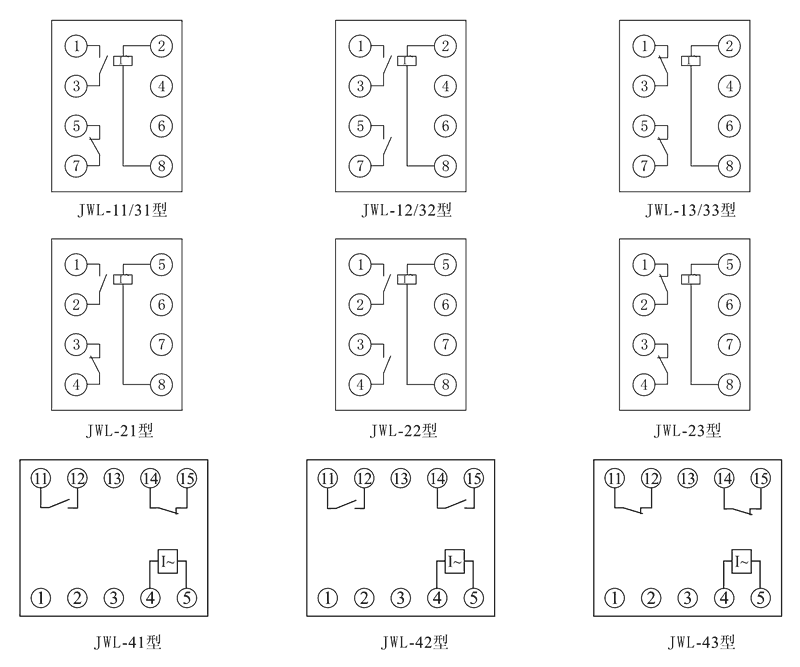

    接线图
    JWL-42内部接线图
    JWL-42技术参数
    额定参数
    直流额定电压 48V、110V、220V可选
    交流额定电压 48V、110V、220V可选
    直流动作电压 ≤70%额定电压
    交流动作电压 ≤75%额定电压
    动作时间 1.1倍整定值≤40ms，2倍整定值≤35ms
    返回系数 0.85~0.95
    返回时间 ≤27ms
    功耗 ≤5W
    绝缘性能
    绝缘电阻 继电器外壳与外露带电端子之间用开路电压500V的兆欧表测量，绝缘电阻不小于10MΩ
    绝缘耐压 继电器外壳与外露带电端子之间能耐受2KV（有效值）50Hz试验电压，历时1分钟，无击穿或闪络现象
    环境条件
    环境温度 -15℃～55℃
    工作电压 不大于120%额定电压
    工作位置 任意
    周围磁场强度 小于0.5mT
    环境相对湿度 不大于90%
    大气压力 80～110KPa
    温度 -25℃～+70℃
    海拔高度 不大于2500 米
    主要特点

    JWL-42阻燃壳体

    JWL-42静态集成电路

    JWL-42端子排接线

    JWL-42导轨条安装

    导轨安装结构
    JWL-42导轨安装结构外形尺寸
    凸出固定式安装结构
    JWL-42凸出固定式安装结构
    凸出插拔式安装结构
    JWL-42凸出插拔式安装结构
    嵌入插拔式安装结构
    JWL-42嵌入插拔式安装结构
