  • ZSJ-3系列时间继电器
  • 所属类别：时间继电器
  • 接点行驶 2副自主延长时间转成触头、1副瞬动转成触头 廷时范围内 0.02~9.99S（较差0.01S） AC电阻位置 110V、220V DC电流领域 110V、220V 怎么安装机构 融入式插拔型式 接线柱模式 板前/板后插头接线处

    我要询价留言

    • ZSJ-3系列时间继电器概述
      代替电量的使用操作系统分次二次回路一些保护区和重新管控钱路中做为輔助延时继家电开关。ZSJ-3题材日期延时继家电开关为集成式控制电路型延时继家电开关，兼备表面粗糙度较高、功能消耗小，姿态日期为准、整定直观性 简单、范围之内宽等显著特点。按装组成利用植入式插拔组成。

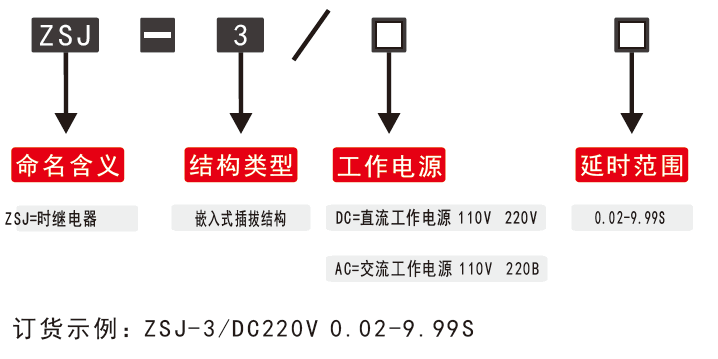

      ZSJ-3系列时间继电器型号分类及含义
      ZSJ-3时间继电器型号分类
      ZSJ-3系列时间继电器技术参数
      接线柱结构类型 2副自由延长时间转为接点、1副瞬动转为接点 廷时依据 0.02~9.99S（均方根误差0.01S） AC工作电压超范围 110V、220V DC线电压比率 110V、220V 布置格局 放到式插拔构造 接线头方案 板前/板后接线两端
      ZSJ-3时间继电器工作原理
      ZSJ-3继电器的原理由继电器有晶体振荡器、分频器、计数器、整定开关、驱动电路和电源回路等组成。当继电器施加额定电压时，继电器内部瞬动继电器和两个延时执行继电器瞬时动作，触点切换，并使电源回路与计时回路断开，因此计时回路处于失电状态，以提高继电器抗干扰性能。当输入电压大大降低或完全消失时，瞬动继电器瞬时返回。(两个延时执行继电器仍处于动作状态)，触点也瞬时返回，使储能电源接通计时回路，晶体振荡产生时钟脉冲，经分频后得到10ms计时脉冲，计数器对计时脉冲计数，当所计脉冲数与整定开关预置值符合时，驱动执行继电器返回，完成断电延时返回的功能。

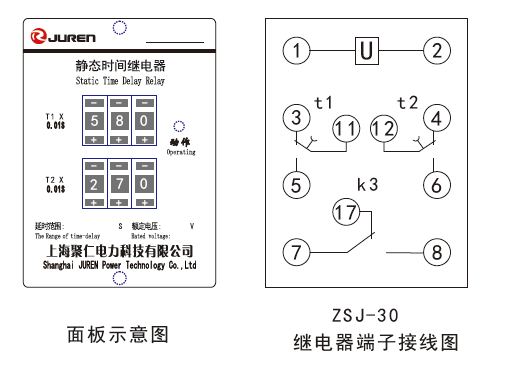

      内部接线图
      下图中触点为继电器失电后的状态，当加上额定电压时，瞬动触点K3、延时时间为t1的延时触点和延时时间为t2的延时触点同时动作，此时触点状态与图所示相反，当所加电压突然断电时，瞬动触点K3立即返回，延时触点K1在断电后延时t1才返回，同样延时触点t2在断电后延时t2才返回，返回后触点状态如下图所示。
      ZSJ-3系列时间继电器内部接线图

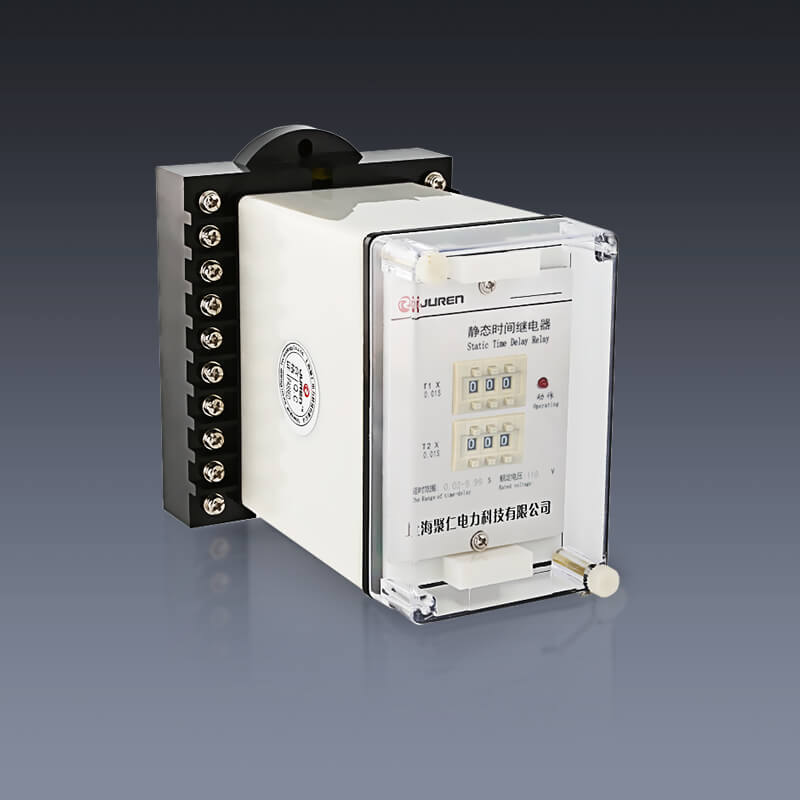

      ZSJ-30嵌入式插拔结构外形及接线方式
      ZSJ-3-30时间继电器嵌入式插拔结构外形及接线方式
