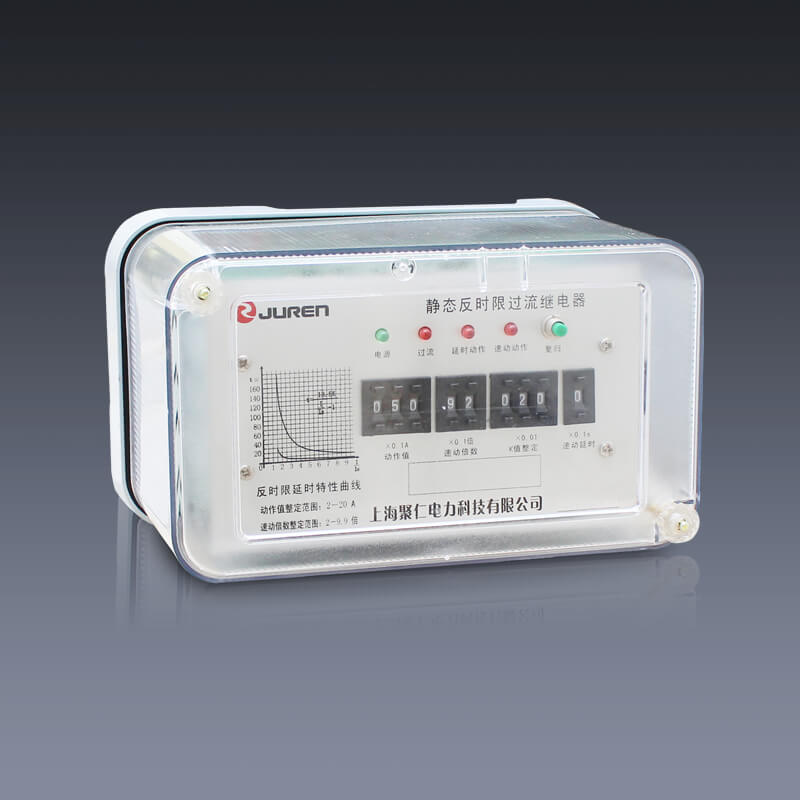

产品用途

GL-14反时限过流继电器(以下简称继电器)具有反时限特性，应用于电机、变压器等主设备以及输配电系统的继电保护回路中。当主设备或输配电系统出现过负荷及短路故障时，该继电器能按预定的时限可靠动作或发出信号，切除故障部分，保证主设备及输配电系统安全。

产品接线图

产品工作原理

继电器的工作原理是复合式的，由公用一个线圈的感应式和电磁式的两个元件组成。当继电器的线圈通以交流电流时，则在铁芯的遮蔽与未遮蔽部分产生两个具有一定相位差的磁通。此磁通与其在圆盘中感应的涡流相互作用，在圆盘上产生一转矩。在20%～40%的动作电流整定值下，圆盘开始旋转。此时由于扇齿与蜗杆没有咬合，故继电器不动作。

当线圈中的电流增大至整定电流时，电磁力矩大于弹簧的反作用力矩框架转动，使扇齿与蜗杆咬合，扇齿上升。此时继电器的动铁在扇齿顶杆的推动下，使导磁铁右边气隙减少，左边气隙增大，因而动铁被导磁铁吸合，使继电器触点动作。

当继电器线圈中的电流为整定值时，感应元件的动作时限与电流的平方成反比。随着电流的增加，导磁体饱和，动作时限逐渐趋于定值。当线圈中的电流大到某一电流倍数时，电磁元件瞬时动作，因而继电器的动作时限具有有限反延时的特性。

继电器具有若干抽头，用以调整感应元件与电磁元件的动作电流。另外用倍流螺钉改变动铁与电磁铁之间的气隙来调整电磁元件动作电流。继电器具有调整感应元件动作时间整定值的机构及主触点动作的信号牌。用手旋转返回机构，可使信号牌返回，并不需取下外壳。

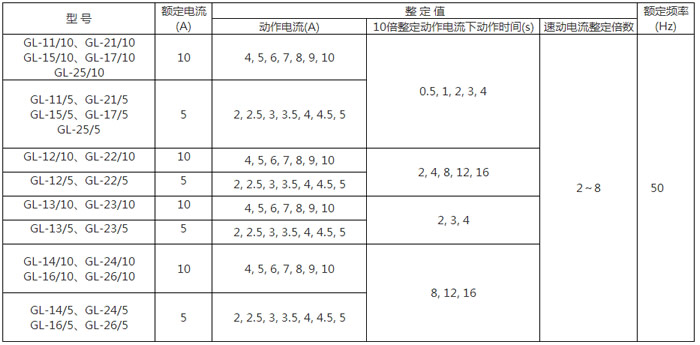

额定电流与整定范围

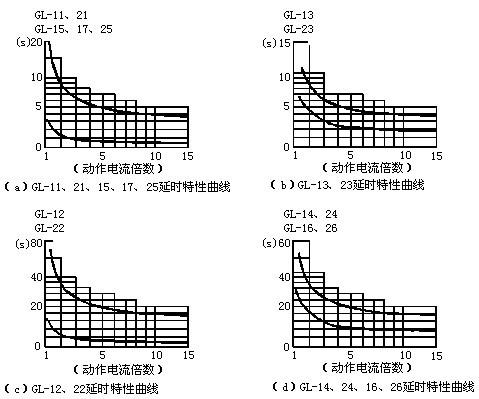

延时特性曲线图

主要技术参数

1、继电子产品电感线圈的长期性可以电流量大小为110%額定电流量大小。2、继家用电器的回到指数公式，对待GL-11、12、21、22型应不需高于0.85，对待GL-13、14、15、16、17、23、24、25、26型应不需高于0.8。3、当电压为继设备的整定电压时，继设备的效率损耗不太超出15VA。

4、热性能要求
当环境温度为40℃时，继电器线圈长期承受110%额定电流，其允许温升不超过65℃。

5、耐压内阻不超过300MΩ。

6、介质强度
继电器所有电路对外壳和非带电的金属部分，以及在电气上无联系的各电路之间的应能承受2kV（有效值）50Hz交流试验电压，历时1min，无绝缘击穿或闪络现象。

7、寿命
GL-11～14、21～24型继电器机械寿命为5000次，电寿命为500次；
GL-15、16、17、25、26型继电器机械寿命为500次，电寿命为50次。

8、单重约为4kg。

调试方法

1、主接点齿隙不乘以2mm。要为防范接点运动，动接点相对动合接点在健身动做前，相对动断接点在健身动做后，应与限定器接触到。2、数字网络信号接点间距不小于等于1.5mm。当数字网络信号接点以后闭锁时，扇齿与蜗杆转动应不短于俩齿。3、知识体系与转盘的轴径活動量为0.1～0.2mm。继电嚣在工作上具体地位及颠倒180ο的具体地位上，转盘应当与镊子及导磁体的极面相碰。4、扇齿与蜗杆的带动量为扇齿高的1/3～2/3。5、选转倍流自攻螺丝，修改动铁与导强力磁铁区间内的气隙，能够修改瞬动电流值。6、調整感應片及扭簧，使行动功率反回功率与技术设备追求一样的。

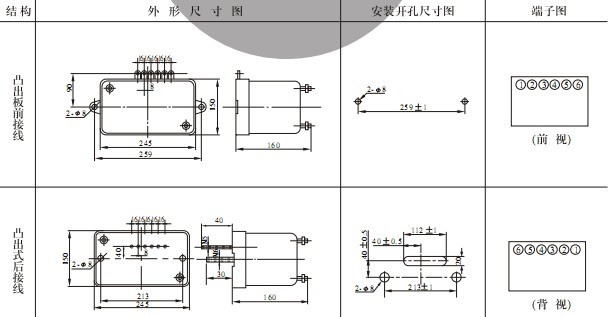

安装尺寸
