概述
JL-11电流继电器用于发电机、变压器和输电线的过负荷和短路保护装置中作为启动元件。JL-11采用集成电路具有精度高、功耗小、动作时间快、返回系数高、整定直观方便、范围宽等特点,提供直流辅助电源后完全可替代电磁型电流继电器,辅助电源采用开关电源变换,交直流通用,工作范围大,从100~300V均能可靠工作。

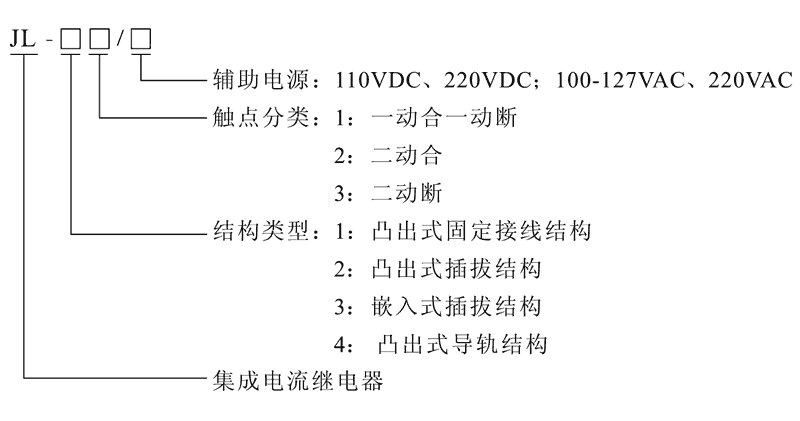

型号及含义
原理图
JL-11交流电电阻值电阻值降电阻值电继家用电子产品使用进口集成系统电路原理图产生。被測量的交流会交流电电阻值电阻值降电阻值电I~经消毒变流器后,在前者级得见与被测、交流电电阻值电阻值降电阻值电不成比例的工作转换功率Ui。经定值整定后通过整流,整流后的电磁工作转换功率经滤波器滤波,得见与Ui不成比例的交流电电阻值电阻值降电阻值工作转换功率Uo。在电平探测中Uo与交流电电阻值电阻值降电阻值学习工作转换功率Ue通过相比,若交流电电阻值电阻值降电阻值工作转换功率Uo降至学习工作转换功率,电平探测器转换正警报,动力进口继家用电子产品,继家用电子产品占据瑜伽舞蹈动作的情形,反正,若交流电电阻值电阻值降电阻值工作转换功率Uo不低于学习工作转换功率Ue,电平探测转换负警报,JL-11占据不瑜伽舞蹈动作的情形。原理图下述图如图是:

JL-11电流继电器整定范围和触点数量

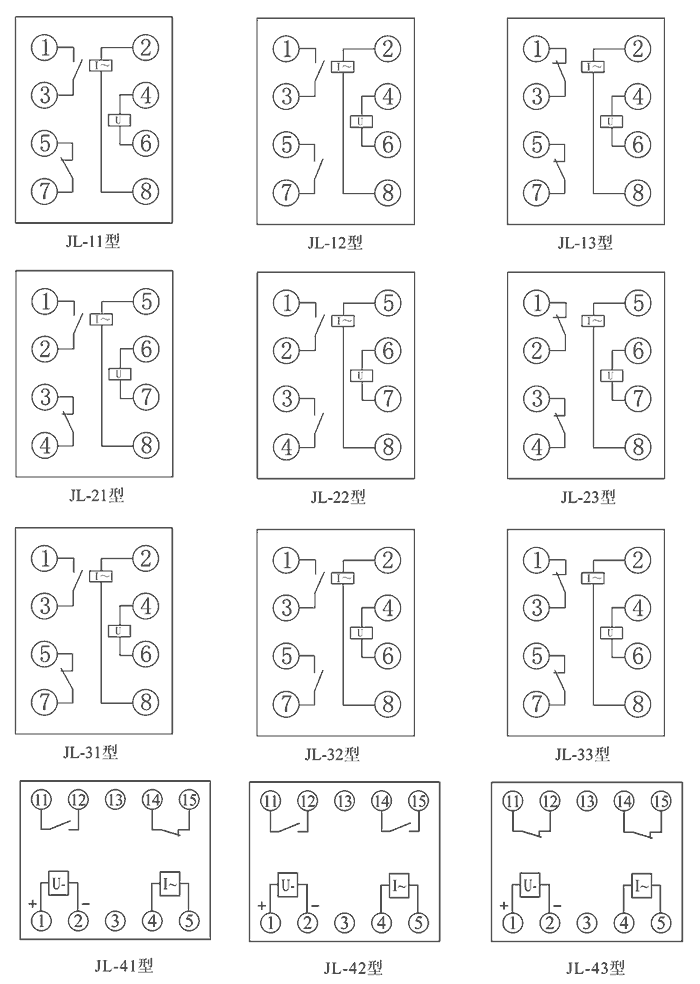

接线图
JL-11技术参数
| 额定参数 |
| 直流额定电压 |
110V、220V可选 |
| 交流额定电压 |
110V、220V可选 |
| 直流动作电压 |
≤70%额定电压 |
| 交流动作电压 |
≤75%额定电压 |
| 动作时间 |
1.1倍整定值≤30ms,2倍整定值≤20ms |
| 返回系数 |
0.90~0.95 |
| 返回时间 |
≤27ms |
| 功耗 |
≤5W |
| 绝缘性能 |
| 绝缘电阻 |
继电器外壳与外露带电端子之间用开路电压500V的兆欧表测量,绝缘电阻不小于10MΩ |
| 绝缘耐压 |
继电器外壳与外露带电端子之间能耐受2KV(有效值)50Hz试验电压,历时1分钟,无击穿或闪络现象 |
| 环境条件 |
| 环境温度 |
-15℃~55℃ |
| 工作电压 |
不大于120%额定电压 |
| 工作位置 |
任意 |
| 周围磁场强度 |
小于0.5mT |
| 环境相对湿度 |
不大于90% |
| 大气压力 |
80~110KPa |
| 温度 |
-25℃~+70℃ |
| 海拔高度 |
不大于2500 米 |
主要特点
导轨安装结构
凸出固定式安装结构
凸出插拔式安装结构
嵌入插拔式安装结构
