JWY-41A过电压继电器

文章类别：JWY型无辅源电压继电器

文章概述

产品型号：JWY-41A
额定电压：AC48V、110V、220V
触点形式：1常开1常闭
返回系数：0.85~0.95

产品分类

询价留言

产品详情
产品分类
询价留言
东升国际相关的文章

概述

JWY-41A电压继电器为无辅源电压继电器，用于发电机、变压器和输电线的继电保护装置中, 作为过电压保护或低电压闭锁的启动元件。JWY-41A采用集成电路静态型继电器，具有精度高、功耗小、动作时间短、返回系数高、整定直观方便、范围宽等特点。

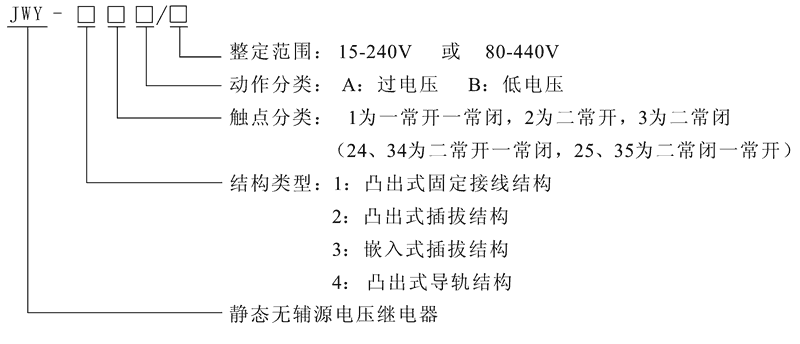

JWY-41A型号及其含义

工作原理

JWY-41A工作原理图

JWY-41A继家电为静态数据型电阻继家电，主要采用出入口ibms电线具有，被估测的交流沟通电阻U~经屏蔽变家用电元件设备降血压后赢得与被测电阻不成比例的电阻Ui，经整定后完成整流，整流后脉冲表现电阻经滤波器滤波，赢得与Ui不成比例的交流电电阻Uo，在电平的检侧中Uo与交流电决定性电阻Ue完成相对，若交流电电阻Uo小于决定性电阻，电平的检侧器工作导出正表现，驱动程序出入口继家电，则JWY-41A继家电存在性过程情况。从一开始就，而定是过电阻继家电或者是低电阻继家电，若交流电电阻Uo远超决定性电阻Ue，电平的检侧器工作导出负表现，继家电存在不性过程情况。

JWY-41A触点形式及返回系数

型号	触点形式	额定电压	返回系数
JWY-11A过电压继电器	1常开1常闭	AC：48V、110V、220V	0.85~0.95
JWY-21A过电压继电器	1常开1常闭	AC：48V、110V、220V	0.85~0.95
JWY-22A过电压继电器	2常开	AC：48V、110V、220V	0.85~0.95
JWY-23A过电压继电器	2常闭	AC：48V、110V、220V	0.85~0.95
JWY-24A过电压继电器	2常开1常闭	AC：48V、110V、220V	0.85~0.95
JWY-25A过电压继电器	1常开2常闭	AC：48V、110V、220V	0.85~0.95
JWY-31A过电压继电器	1常开1常闭	AC：48V、110V、220V	0.85~0.95
JWY-32A过电压继电器	2常开	AC：48V、110V、220V	0.85~0.95
JWY-33A过电压继电器	2常闭	AC：48V、110V、220V	0.85~0.95
JWY-34A过电压继电器	2常开1常闭	AC：48V、110V、220V	0.85~0.95
JWY-35A过电压继电器	1常开2常闭	AC：48V、110V、220V	0.85~0.95
JWY-41A过电压继电器	1常开1常闭	AC：48V、110V、220V	0.85~0.95
JWY-42A过电压继电器	1常开1常闭	AC：48V、110V、220V	0.85~0.95
JWY-43A过电压继电器	1常开1常闭	AC：48V、110V、220V	0.85~0.95
JWY-11B低电压继电器	1常开1常闭	AC：48V、110V、220V	1.02~1.12
JWY-21B低电压继电器	1常开1常闭	AC：48V、110V、220V	1.02~1.12
JWY-22B低电压继电器	2常开	AC：48V、110V、220V	1.02~1.12
JWY-23B低电压继电器	2常闭	AC：48V、110V、220V	1.02~1.12
JWY-24B低电压继电器	2常开1常闭	AC：48V、110V、220V	1.02~1.12
JWY-25B低电压继电器	1常开2常闭	AC：48V、110V、220V	1.02~1.12
JWY-31B低电压继电器	1常开1常闭	AC：48V、110V、220V	1.02~1.12
JWY-32B低电压继电器	2常开	AC：48V、110V、220V	1.02~1.12
JWY-33B低电压继电器	2常闭	AC：48V、110V、220V	1.02~1.12
JWY-34B低电压继电器	2常开1常闭	AC：48V、110V、220V	1.02~1.12
JWY-35B低电压继电器	1常开2常闭	AC：48V、110V、220V	1.02~1.12
JWY-41B低电压继电器	1常开1常闭	AC：48V、110V、220V	1.02~1.12
JWY-42B低电压继电器	1常开1常闭	AC：48V、110V、220V	1.02~1.12
JWY-43B低电压继电器	1常开1常闭	AC：48V、110V、220V	1.02~1.12

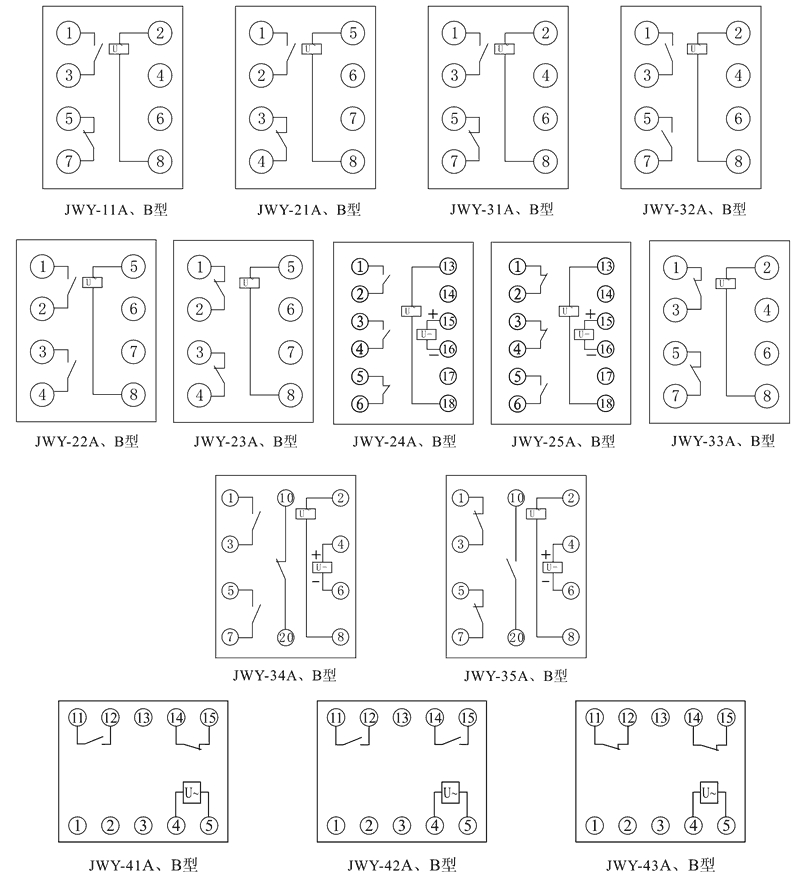

接线图

JWY-41A技术参数

额定参数
额定电压	AC48V、110V、220V
过电压返回系数	0.85~0.95
低压电返回系数	1.02~1.12
返回时间	≤27ms
电压整定范围	15~240V、80~440V（级差为1V）
功耗	<5W
绝缘性能
绝缘电阻	继电器外壳与外露带电端子之间用开路电压500V的兆欧表测量，绝缘电阻不小于10MΩ
绝缘耐压	继电器外壳与外露带电端子之间能耐受2KV（有效值）50Hz试验电压，历时1分钟，无击穿或闪络现象
环境条件
环境温度	-15℃～55℃
工作电压	不大于120%额定电压
工作位置	任意
周围磁场强度	小于0.5mT
环境相对湿度	不大于90%
大气压力	80～110KPa
温度	-25℃～+70℃
海拔高度	不大于2500 米
