BS-7B用途
BS－7B时间继电器（以下简称继电器）用于各种控制和保护电路中，起自动延时转接作用。
BS-7B结构与工作原理

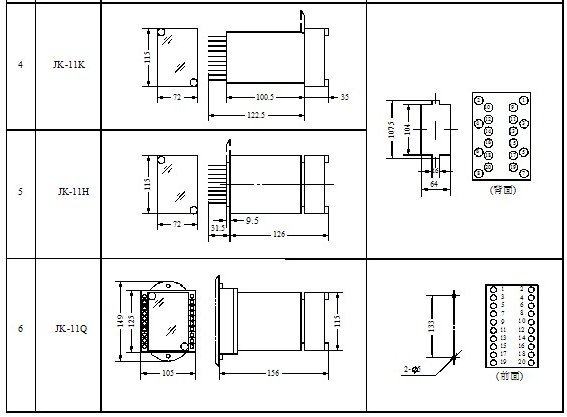

继电子元件采取JK－11K、H、Q型电机外壳，其造型长宽比及、幕后接线端子及布置孔洞图见绪论3.反映的接插件接线方法图.见图1 继电子器件护壳为褐色胶木，盖子为全透明无机夹层玻离，能够清析地关注到继电子器件的整产品定位置和变色场效应管亮或灭，警示继电子器件性动作与回退。取出无机夹层玻离盖，自动调节电位差器旋纽能够便宜地转换怎么延迟整定值，拔出来机蕊可便宜地实行维修服务。继电子器件由稳压管路、稳压管路、振动器、数值器器和产品出口量管路等几要素包含。便用微功能消耗的CMOS智能家居控制化主机电源线路，内有着16级串向前位二进制数值器器／分频器，何以钟手机输人端有带可供便用的串接反相器，能够外接阻值和滤波电容具有RC振动器，呈现时规定振动声音频率。当数值器手机输人端冒出挂钟脉冲发生器时，数值器器开始了数值器（急剧下降沿数值器），而有其各的读取端能够按各方面不一样的的分频数可达到了各方面不一样的的怎么延迟规定。本CMOS智能家居控制化主机电源线路有带回位端“R”，当接入主机电源时，“R”端施用“1”电平， 这个时候数值器器的读取基本清“0”。的读取端Q4～Q10及Q12～Q14当做供继电子器件怎么延迟区间的选定 ，不用办理转换继电子器件室内器件参数值可达到了各方面的规格的规定。数值器器的读取4g信号能够三级管调大驱动来执行继电子器件产品出口量.

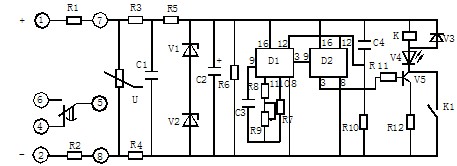

方法图见图2
BS-7B技术要求
1．额定电压：直流220、110、48V.
2．延时整定范围，见表.
3．触点形式：一转换。
4．动作值及返回值
对于额定电压为220V，110V的继电器，其动作值不大于额定值的70%；对于额定电压为48V的继电器，其动作值为不大于90%额定值。
继电器返回值不小于额定值的5%。
5．延时一致性
在基准条件下，施加额定电压，继电器的延时一致性不大于1%。
其含义是指在任一整定点上五次测得的实际动作值中较大值与较小值之差与五次算术平均值
之比。
6．延时整定值的平均误差
在基准条件下，施加额定电压，继电器的延时整定值的平均误差不大于±5%。
其含义是指在同一整定点上五次测得的算术平均值和整定值之差与整定值之比。
7．温度影响
温度在标称范围内变化时，继电器延时整定值的变差不应超过4款和5款规定值的两倍。
8．电压影响
输入电压在工作范围内变化时，继电器延时整定值的变差不超过4款和5款规定值的两倍。
9．功率消耗在额定电压下，继电器的功率消耗符合表2的规定值.
10．触点断开容量
直流有感（τ=5ms）回路，U≤250V，I≤0.5A，为30W；在交流（cosФ=0.4）回路；U≤250V，I≤1A，为100VA。
11．介质强度
继电器各导电电路连在一起与外露的非带电金属部分及外壳之间，能承受2kV（有效值），50Hz的交流电压历时1min试验，耐无绝缘击穿或闪络现象。
12．电寿命5×103次，机械寿命104次。
13．重量
继电器的重量约为1kg。
BS-7B调试方法
a．将铭牌整定电位器R9旋至较小位置。继电器施加额定电压，其中①端为“+”，②端为“-”，继电器延时动作，发光二极管亮，并保持此状态直到失电，继电器返回；
b．铭牌整定值1~5分档和倍乘。如延时整定范围为8min~40min，1点的整定值就是40/5=8min，2点是8×2=16min …… ；
c. 继电器的延时一致性和平均误差可按3条5款及3条6款之规定进行测量。
BS-7B订货须知
订货时请指明继电器的型号、名称、额定电压、延时范围及安装方式。
