  • JZS-15B静态保持中间继电器
  • 文章类别：中间继电器
  • 文章概述

  • 产品分类

    询价留言

    JZS-15B用途
    JZS-15B怎么怎么定时之间继电商成为怎么怎么定时工作或怎么怎么定时请收藏本站的捕助继电商，用做电网体统三次电源电路开关中，以延长前1阶段继电商的大电流继电器常用对数或大电流继电器电容量及换为电源电路。JZS-11B，JZS-13B，为延迟动作图片继电气；JZS-12B、JZS-14B为延迟时间跳转继机械；JZS-15B，16B为直流电压操作和电压控制的电磁阀元件。
    JZS-15B原理及结构
    本系列继电器为静态延时中间继电器，由电子元件和小型大功率继电器组成。
    JZS-15B系列继电器，采用JK-1壳体结构，其外形及开孔尺寸见附录。

    表1

    款型

    定时器措施

    额 定 数 据

    保证绕阻占比

    接线柱规模

    电压（V）

    保持电流(A)

    动合

    转 换

    JZS-11B

    如何延时行动

    220，110

    48，24，

    12





    2

    2

    JZS-12B

    廷时重返





    2

    2

    JZS-13B

    延时电路运行





    3



    JZS-14B

    延迟时间请收藏本站





    3



    JZS-15B

    JZS-16B

    延时电路拉伸动作

    220，110

    1 2 4

    2

    4



    48, 24, 12

    2 4 6

    2

    3



     表2

    姿态值

    动作电压为30%~70%额定值。

    确保值

    保持电流不大于80%额定值。

    折回值

    延时动作继电器不小于3%额定值（延时返回继电器此项不要求）。

    动作时间及返回时间

    在继电器电压绕组的两端突然施加额定电压时的动作时间，及切断电源的返回时间应符合表3的规定值。

    工率消耗脂肪

    电压绕组在额定电压下不大于5W,电流绕组在额定电流下不大于3W。

    接点容积

    DC≤220V，I≤1A（5±0.75ms）为50W

    AC≤250V，I≤3A（0.4±0.1）为250VA

    主接点短期支持根据感应电流

    5A

    表 3

    型      号

    动 作 时 间

    返 回 时 间

    JZS-11B JZS-13B

    JZS-15B JZS-16B

    不小于0.06s



    JZS-12B JZS-14B



    不小于0.4s

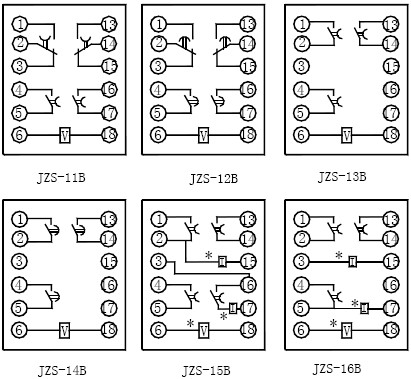

    JZS-15B内部端子图
    JZS-15B内部端子图

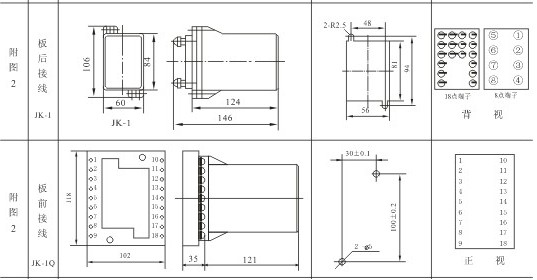

    JZS-15B外形及安装开孔尺寸图
    JZS-15B内部端子图
