JL-8A/31电流继电器

文章类别：JL-8A、JL-8B型电流继电器

文章概述

产品型号：JL-8A/31
触点形式：1常开1常闭
动作类型：欠电流
安装结构：嵌入式插拔结构

产品分类

询价留言

产品详情
产品分类
询价留言
东升国际相关的文章

概述

JL-8A/31电流继电器作为继电保护元件，主要用于发电机、变压器、输变电线路中，作为电力系统交流回路过负荷或短路的启动元件，给出报警信号或切除故障。JL-8A/31采用CMOS集成电路具有精度高、功耗小、动作时间快、返回系数高、整定直观方便、范围宽等特点。整定范围由0.03A~30A可选。

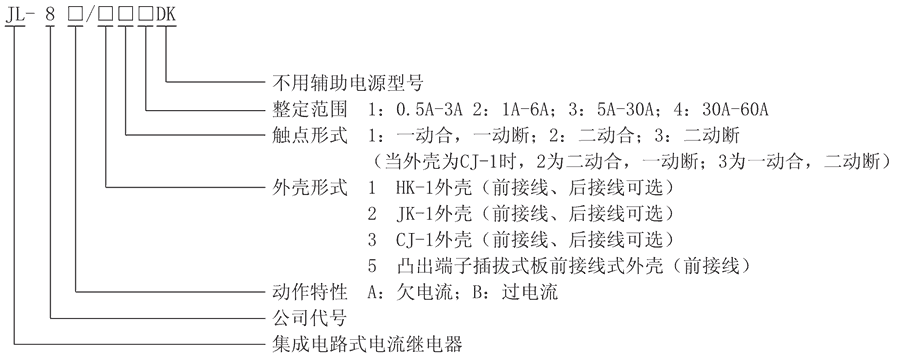

型号及含义

原理图

JL-8A/31额定交流电电工作相电流值继电子产品所采用进口货ibms控制电路包括。被在测量的交流沟通额定交流电电工作相电流值I~经隔离防晒变流器后，在二级有与被测、额定交流电电工作相电流值成比例的额定交流电电工作相电流值Ui。经定值整定后开始整流，整流后的输入脉冲额定交流电电工作相电流值经滤波器滤波，有与Ui成比例的交流电电额定交流电电工作相电流值Uo。在电平的查测中Uo与交流电电分类额定交流电电工作相电流值Ue开始十分，若交流电电额定交流电电工作相电流值Uo少于分类额定交流电电工作相电流值，电平的查测器的打印输出正数据，带动出口值继电子产品，继电子产品正处在过程情况，不然的话，若交流电电额定交流电电工作相电流值Uo少于分类额定交流电电工作相电流值Ue，电平的查测的打印输出负数据，JL-8A/31正处在不过程情况。机理下面的图所显示：

JL-8A/31工作原理图

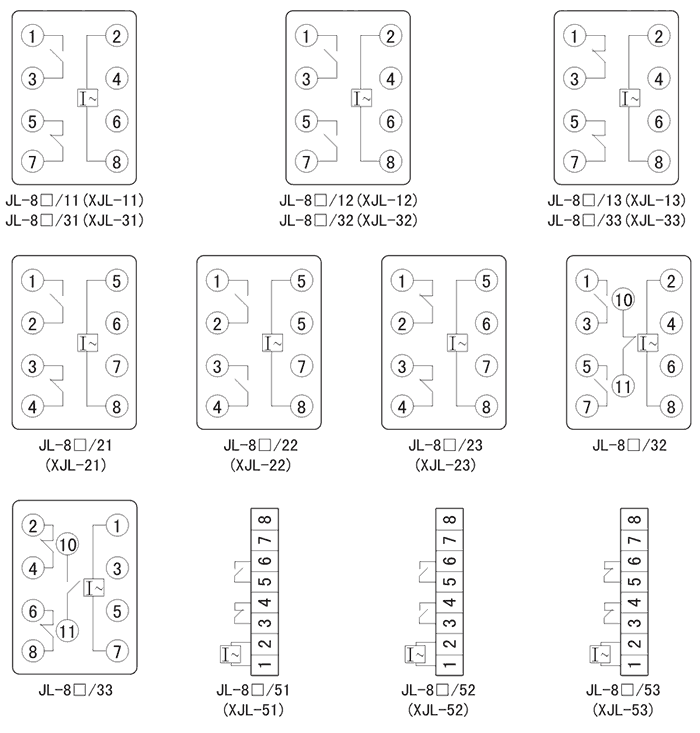

接线图

JL-8A/31技术参数

额定参数
直流额定电压	48V、110V、220V可选
交流额定电压	110V、220V可选
直流动作电压	≤70%额定电压
交流动作电压	≤75%额定电压
动作时间	1.2倍整定值≤25ms，2倍整定值≤20ms
过电流返回系数	0.90~0.97
欠电流返回系数	1.05~1.15
返回时间	≤27ms
功耗	≤5W
绝缘性能
绝缘电阻	继电器外壳与外露带电端子之间用开路电压500V的兆欧表测量，绝缘电阻不小于10MΩ
绝缘耐压	继电器外壳与外露带电端子之间能耐受2KV（有效值）50Hz试验电压，历时1分钟，无击穿或闪络现象
环境条件
环境温度	-15℃～55℃
工作电压	不大于120%额定电压
工作位置	任意
周围磁场强度	小于0.5mT
环境相对湿度	不大于90%
大气压力	80～110KPa
温度	-25℃～+70℃
海拔高度	不大于2500 米
