  • JL-8B/13电流继电器
  • 文章类别：JL-8A、JL-8B型电流继电器
  • 文章概述

  • 产品型号：JL-8B/13
    触点形式：2常闭
    动作类型：过电流
    安装结构：凸出式固定结构

    • 产品分类

    询价留言

    概述
    JL-8B/13电流继电器作为继电保护元件，主要用于发电机、变压器、输变电线路中，作为电力系统交流回路过负荷或短路的启动元件，给出报警信号或切除故障。JL-8B/13采用CMOS集成电路具有精度高、功耗小、动作时间快、返回系数高、整定直观方便、范围宽等特点。整定范围由0.03A~30A可选。
    型号及含义

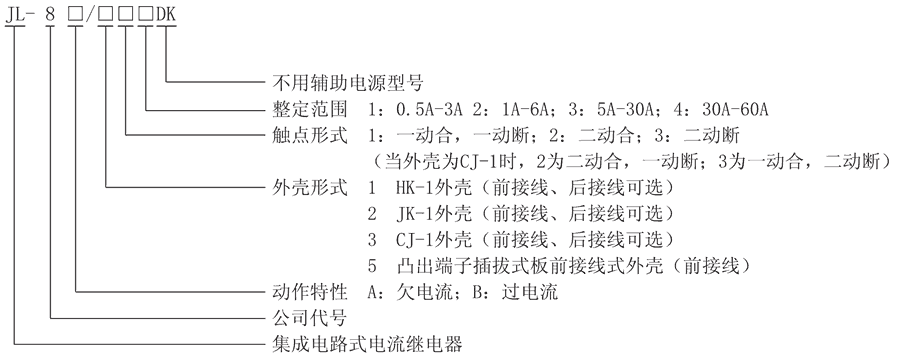

    JL-8B/13型号及其含义
    原理图
    JL-8B/13电流电源输送功率继电利用进出口处集成系统电线产生。被的检验的联席会电流电源输送功率I~经屏蔽变流器后，在再就是级得见与被测、电流电源输送功率正相关的输送功率Ui。经定值整定后实施整流，整流后的智能输送功率经滤波器滤波，得见与Ui正相关的电流电源输送功率Uo。在电平的检验中Uo与电流电源对比输送功率Ue实施相对，若电流电源输送功率Uo超过对比输送功率，电平的检验器输送正走势，带动出口处继电，继电出现工作工作的情形，否则，若电流电源输送功率Uo要高于对比输送功率Ue，电平的检验输送负走势，JL-8B/13出现不工作工作的情形。远离下面图如下图所示：

    JL-8B/13工作原理图

    接线图

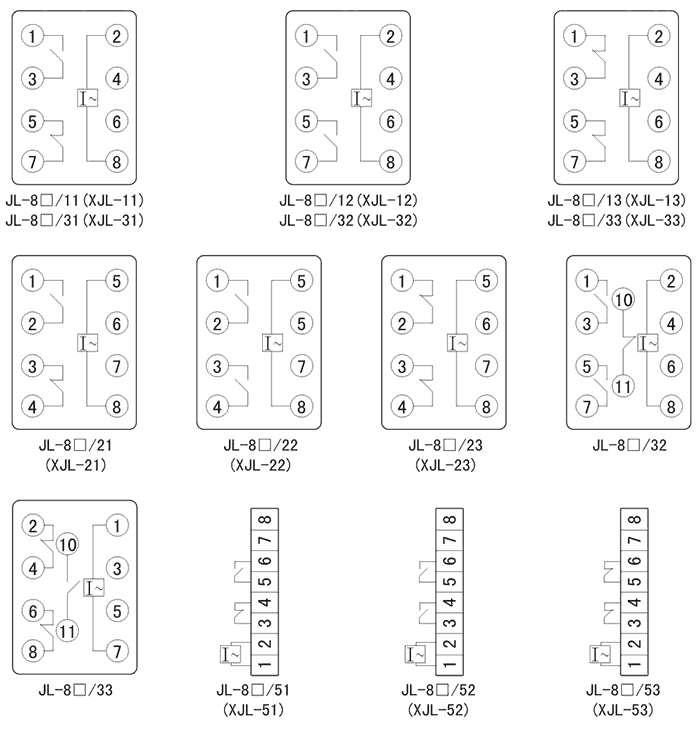

    JL-8B/13内部接线图
    JL-8B/13技术参数
    额定参数
    直流额定电压 48V、110V、220V可选
    交流额定电压 110V、220V可选
    直流动作电压 ≤70%额定电压
    交流动作电压 ≤75%额定电压
    动作时间 1.2倍整定值≤25ms，2倍整定值≤20ms
    过电流返回系数 0.90~0.97
    欠电流返回系数 1.05~1.15
    返回时间 ≤27ms
    功耗 ≤5W
    绝缘性能
    绝缘电阻 继电器外壳与外露带电端子之间用开路电压500V的兆欧表测量，绝缘电阻不小于10MΩ
    绝缘耐压 继电器外壳与外露带电端子之间能耐受2KV（有效值）50Hz试验电压，历时1分钟，无击穿或闪络现象
    环境条件
    环境温度 -15℃～55℃
    工作电压 不大于120%额定电压
    工作位置 任意
    周围磁场强度 小于0.5mT
    环境相对湿度 不大于90%
    大气压力 80～110KPa
    温度 -25℃～+70℃
    海拔高度 不大于2500 米
    主要特点

    JL-8B/13阻燃壳体

    JL-8B/13静态集成电路

    JL-8B/13端子排接线

    JL-8B/13导轨条安装

    导轨安装结构
    JL-8B/13导轨安装结构外形尺寸
    凸出固定式安装结构
    JL-8B/13凸出固定式安装结构
    凸出插拔式安装结构
    JL-8B/13凸出插拔式安装结构
    嵌入插拔式安装结构
    JL-8B/13嵌入插拔式安装结构
