产品概述

●JGL2-121静止反期限过流继电嚣( 如下简称为继电嚣 )有反期限基本特性，用作生产发交流电动机维护、箱式变压器维护及输高低压配电平台的继电嚣维护提升装置中。在设备过承载或间歇，能按商量好的的期限可以信赖健身动作，发出了讯号或切除术设备故障这部分。●本继电商为集合用电线路静态式的型继电商，主要采用电子数码打开整定直流电值，形象直观以便于，该变整定值毋需检定，整定位置为2-20A级差为0.1A；gps精度不高、功能消耗小、瑜伽动作的时间快、回到指数高，是GL- 型过流继电商非常理想的更新系统换代商品。●本继自动化履行电力公司业内要求DL478-2001《静态数据继自动化防护及稳定一键系统设计互通新技艺因素》；自动化业内要求JB3346-83《反期限过流继自动化新技艺因素》。

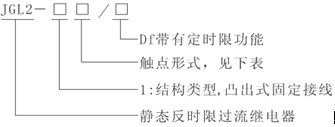

型号及其意义

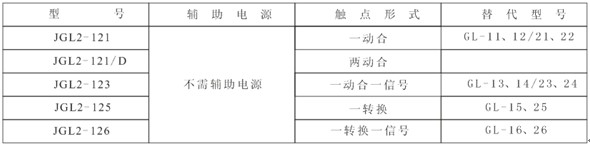

被替换老型号对照表

环境条件

●环境温度：－10℃～＋50℃；
●相对湿度：不大于90％；
●大气压力：86kPa～106kPa；
●使用地点不出现超过GB/T14537规定的严酷等级为1级的振动。
●周围环境：不允许有阳光直射、雨和水的冲洗，无爆炸危险的介质，不应含有能腐蚀金属、破坏绝缘和表面涂覆层的介质及导电介质，不允许有明显的水气，不允许有严重的霉菌存在。

技术要求

●额定值：50Hz交流5A，波形畸变不超过2%。

●直流电整定值不确定度不于±3％。●速动倍率整定比率为2-9.9倍，级差为0.1倍，功率速动整定值确定误差不太于±3％。●继电子元件的速动直流电用直流电整定值的倍率提出：速动直流电=速动倍率×整定直流电。●速动姿势准确时刻：继设备任意整指定点上，在1.2倍速动功率时的姿势准确时刻太大于等于50ms。●重返指数公式：不小于等于0.9。●电工作效率花费：额定值电流量时电工作效率花费不太少于6VA。

●触点容量
a、接通容量：在直流电压不超过250V时，结构1型产品触点连续接通电流为10A；
b、断开容量：在电压不超过250V的感性负荷回路中(L/R=5ms)，结构1型产品分断容量为50W。
c、过载能力：继电器的触点能可靠地断开1.5倍规定容量的电流5次，且触点的性能仍符合技术标准的要求。

●绝缘电阻
在标准试验大气条件下，继电器各导电部分对外露非带电金属部分及外壳之间，用开路电压为500V的测试仪器测其绝缘值，应不小于20MΩ。

●工作中生命：继电气产品在要求的用电负荷下为80000次，平衡莫名其妙障率时刻为八万小。

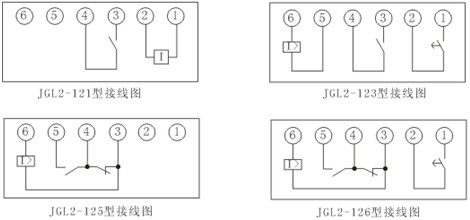

内部接线图

安装和接线须知

●为确保继电器在使用中性能稳定及质量可靠，在使用之前一定要进行检查和测试。方法如下：
a、从包装盒中取出继电器。
b、检查继电器外观是否完好，壳内有无凝露，内部元器件有无损坏。
c、确定继电器外观无损坏后，方可进行各测试及通电检查。
d、检查测试内容可根据实际情况而定, 包括整定值、延时时间、绝缘、耐压等内容，检查方法应遵循JB3346-83《反时限过流继电器技术条件》和其它有关标准以及说明书中有关技术指标的规定。

●检查测试结束后，即按以下步骤进行安装。
a、首先应熟悉继电器的各接线端子，再检查安装尺寸是否匹配。
b、根据使用要求接好外部接线。
c、经检查确信接线无误后，方可对电路进行通电试验，以检查其功能是否正确。

●为加强组织领导施用恰当靠普, 施用收尾后应做好详细全面查检。全面查检方式比如：继电气产品置放能不动平衡；罩壳能不有坏损；内六角螺丝、螺母能不有松掉；接线图能不稳定等。全面查检确信顺利后，才行开始施用。

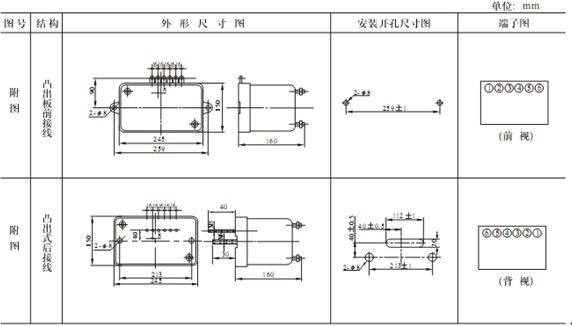

外形及安装开孔尺寸
