RY-D概述

RY系列静态导轨电压继电器（以下简称本继电器）用于发电机、变压器和输电线的电器保护装置中，作为过电压保护或低电压闭锁的启动原件。本继电器为集成电路静态型继电器，精度高、功耗小、动作时间短、返回系数高、整定直观方便、范围宽，且作为低压继电器使用无抖动现象，提供辅助电源后完全可以替代电磁型电压继电器。

产品特点

RY-D静态导轨电压继电器则是根据市场发展需要自行研发了D(导轨安装式)型壳体，此种壳体体积小、外形美观、轻便，重量只有300-350g、可无限拼装，符合欧规标准。可直接安装在开关柜35mm导轨条上，极大的提高了安装密度，方便接线。

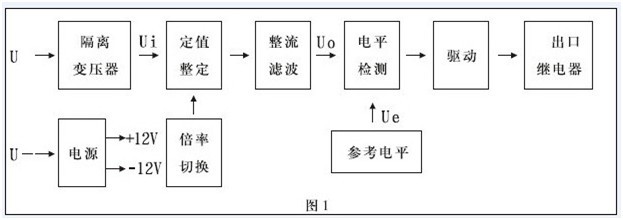

原理说明

本继物品为静态变量型继物品，选取原装进口结合电线形成；被探测的的讨论的电流交流电阻值降降U～经隔离开电抗器降血压后能够与被测的电流交流电阻值降降正比的的电流交流电阻值降降Ui,经整定后做好整流，整流后脉冲造成的的电流交流电阻值降降经滤波器滤波，能够与Ui正比的电流电电源的电流交流电阻值降降Uo,在电平探测中Uo与电流电电源借鉴的电流交流电阻值降降Ue做好对比，若电流电电源的电流交流电阻值降降Uo压低借鉴的电流交流电阻值降降，电平探测器输送正电磁波，动力出口额继物品，则本继物品地处行动形态。反正，不管是过的电流交流电阻值降降继物品也是低的电流交流电阻值降降继物品，若电流电电源的电流交流电阻值降降Uo大于借鉴Ue,电平探测器输送负电磁波，本继物品地处不行动形态。

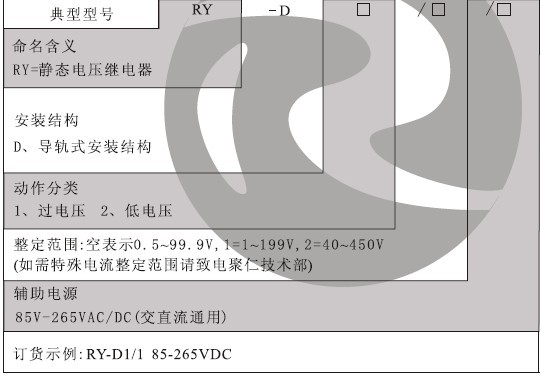

继电器型号分类及其含义

技术参数

1、协助电源模块：85V-265VDC/AC2、电机负载业务能力：交流活动二次回路能持久无法接通1.2倍载荷系数值3、电阻值整定标准：1-199V档，均方根误差1V；40-450V，均方根误差1V。

4、整定误差
   a、整定值在1V-440V范围内，整定平均误差的绝对值不大于3%，平均误差=（5次测量平均值-整定值）整定值×100%。
   b、在基础条件下，同一整定值上测量的5次动作值的较大值和较小值应不大于的4%。
   c、在-10℃～50℃的温度下，任一整定点误差的绝对值应不大于整定值的4%。
   d、在辅助电压80～110%变化范围内，任一整定值整定误差的绝对值应不大于4%。

5、动作时间
a、过电压继电器：1.2倍整定值的动作时间不大于25ms;2倍整定值的动作时间不大于20ms.
b、低电压继电器：0.5倍整定值的动作时间不大于20m.

6、返回系数
a、过电压继电器返回系数为0.85～0.95；
b、低电压继电器返回系数为1.02～1.12；

7、返回时间：不大于27ms

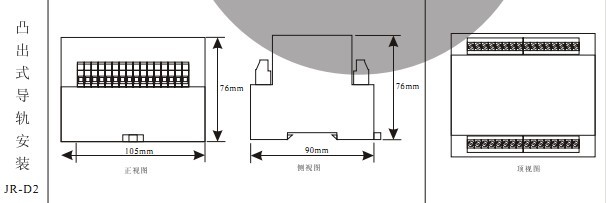

外形及开孔尺寸
