光伏并网柜概述
200KW太阳能发电机组并网柜用来互动400V非高压系統性的分布不均式太阳能发电机组工作中。用作太阳能发电机组发电机组厂的总进口商存有于太阳能发电机组系統性中，是接太阳能发电机组发电机组厂和输电的配电盘系統，其大部分是做用是用作太阳能发电机组发电机组系統性与输电的分界点。对于那些非高压并网的太阳能发电机组发电机组厂，非高压太阳能发电机组并网柜大部分是有防孤岛确保系統（还要加装报警解列系統、交流电源重量百度在线探测系統）、屏蔽刀面板开关、并网高压断路器、防雷器、温室内湿度操控器、交流电源检定系統和柜门等构成。柜型及柜门厚度会按照直播的情况定制为MNS、GCS、GCK、GGD这那些。低压光伏并网柜的作用
■当光伏发电系统出线电压、频率、过负荷等异常情况，对本站设备造成威胁或对电网侧产生冲击和影响时，光伏防孤岛装置可以迅速向并网断路器发出跳闸命令，迅速切除故障电路。当故障排除电网电压回复正常，防孤岛保护装置监测正常会自动合上并网断路器。
■当电网侧出线电压、频率、过负荷等异常情况，对本站设备造成冲击和影响时，光伏防孤岛装置也能迅速监测并对并网断路器发出跳闸命令，从而迅速断开并网开关，防止孤岛效应。
■当光伏发电系统本侧出现故障，而电网侧正常，这事需要相关工作人员检修，这事光伏并网设备能有效防止电网侧向光伏侧反送电，从而保证了光伏侧检修人员的生命安全。

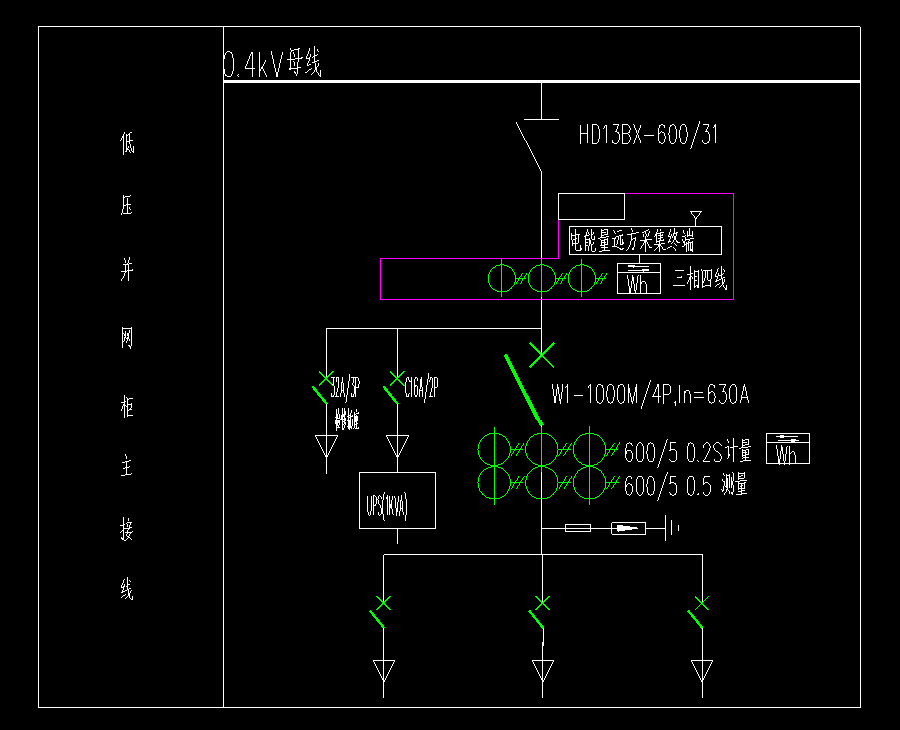

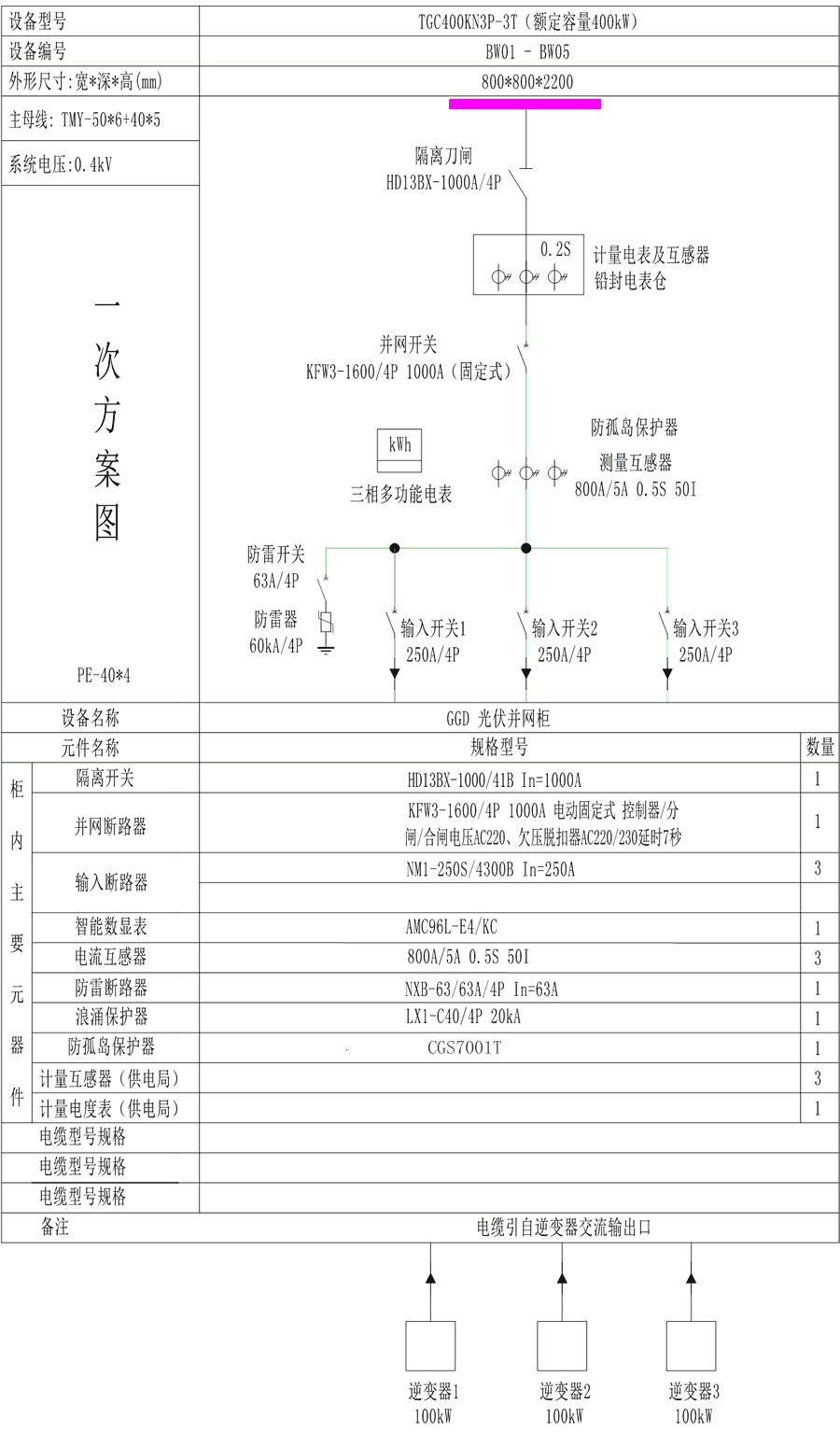

光伏并网柜典型图纸
光伏并网柜的主要功能配置
| 序号 | 功能说明 |
| 01 | 过流I（速断）方向保护 |
| 02 | 过流II（限时电流速断）方向保护 |
| 03 | 过流III（定时限过流）方向保护 |
| 04 | 过负荷保护 |
| 05 | 零序电流保护 |
| 06 | 过电压保护 |
| 07 | 低电压保护 |
| 08 | 自动有压合闸 |
| 09 | 被动孤岛检测 |
| 10 | 系统失电保护 |
| 11 | 非电量保护 |
| 12 | 过频I段保护 |
| 13 | 过频II段保护 |
| 14 | 低频保护 |
| 15 | 逆功率保护 |
| 16 | TV断线保护 |
| 17 | 谐波保护 |
| 18 | 正序分量闭锁保护 |
光伏并网柜的功能
■保护功能
防孤岛装置具有被动孤岛检测、有压自动合闸、过欠压保护、高低频保护、逆功率保护等。
■自动并网
防孤岛保护装置具有失压跳闸（电网失压）和有压自动重合闸功能，在电压异常时跳闸，电压回复正常可以自动并网合闸。同时具备智能通讯功能，可以和后台系统通讯组网，远程操作断路器分合闸，远程查看并网柜各种电参量及开关位置信息。
■电度计量
压光伏并网柜可以加装计量仓，计量仓带铅封装置，可以有效防止窃电。计量仓内可以安装计量装置和负控装置（一般当地供电局提供），可以很好的记录发电量情况。
