JY-7GA/3欠电压继电器

文章类别：JY-7G型电压继电器

文章概述

产品型号：JY-7GA/3
功能类型：欠电压继电器
触点形式：2转换
安装方式：导轨安装

产品分类

询价留言

产品详情
产品分类
询价留言
东升国际相关的文章

概述

JY-7GA/3电压继电器用于发电机，变压器，输电线路的继电保护装置中作为过压或欠压的闭锁启动元件。JY-7GA/3采用集成电路静态型继电压电器，具有精度高、功耗小、动作时间短、返回系数高、整定直观方便、范围宽等特点。

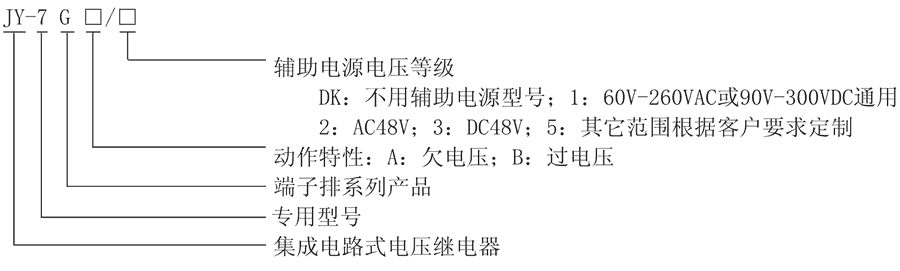

JY-7GA/3型号及其含义

主要特点

■整定方便，采用三位拨盘开关整定电压值，直观方便，无须校验。
■DK型（不带辅助电源）电压继电器整定范围：19V~130V、40V~260V、200V~420V。
■带辅助电源电压继电器整定范围：101~399V。
■带辅助电源电压继电器，辅助电源采用开关电源工作方式，交直流通用，范围大，交流60V~260V，直流90V~300V。
■JY-7GA/3电压继电器精度高、级差小、误差小。
■可靠性高，无抖动，无拒动，动作快，返回系数高。

JY-7GA/3触点形式及动作方式

型号	触点形式	动作方式	动作时间	返回系数	返回时间
JY-7GA/DK/220	2常开2常闭	欠电压继电器	<20ms	1.04~1.08	<27ms
JY-7GB/DK/220	2常开2常闭	过电压继电器	<25ms	0.92~0.96	<27ms
JY-7GA/DK	2常开2常闭	欠电压继电器	<20ms	1.04~1.08	<27ms
JY-7GB/DK	2常开2常闭	过电压继电器	<25ms	0.92~0.96	<27ms
JY-7GA/1	2转换	欠电压继电器	<20ms	1.04~1.08	<27ms
JY-7GA/2	2转换	欠电压继电器	<20ms	1.04~1.08	<27ms
JY-7GA/3	2转换	欠电压继电器	<20ms	1.04~1.08	<27ms
JY-7GB/1	2转换	过电压继电器	<25ms	0.92~0.96	<27ms
JY-7GB/2	2转换	过电压继电器	<25ms	0.92~0.96	<27ms
JY-7GB/3	2转换	过电压继电器	<25ms	0.92~0.96	<27ms

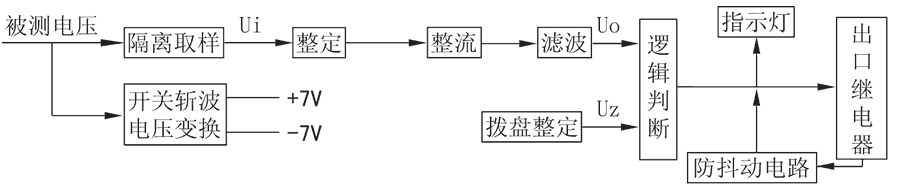

不带辅助电源电压继电器工作原理

若Uo<Uz，则进口商额汽车继家电电线电缆不的行动；若Uo>Uz，则进口商额汽车继家电电线电缆的行动。欠电流端交流线直流电压在欠电流端交流线直流电压方式下的行动标识灯变色，过电流端交流线直流电压在过电流端交流线直流电压方式下的行动标识灯变色。在过电流端交流线直流电压方式下，汽车继家电电线电缆放入动用那一瞬间，致使旋钮斩波诞生任务电压有200ms廷迟，因，汽车继家电电线电缆触点电开关生理反应时段为200ms。致使运用旋钮斩波，可能给电压引致不严重斩波打扰，在需要很高的动用条件下，建意用有辅助性电压的汽车继家电电线电缆。不带辅助电源电压继电器工作原理

带辅助电源电压继电器工作原理

对欠电流值继电子元件，若Uo>Uz，则进用于出口到到继电子元件不的工作；若Uo<Uz，则进用于出口到到继电子元件的工作。对过电流值继电子元件，若Uo<Uz，则进用于出口到到继电子元件不的工作；若Uo>Uz，则进用于出口到到继电子元件的工作。带辅助电源电压继电器工作原理

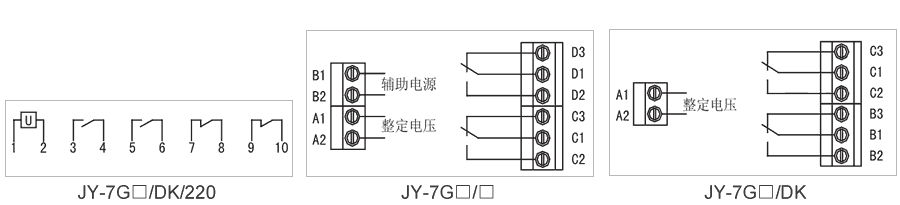

JY-7GA/3接线图

JY-7GA/3技术参数

额定参数
辅助电源	AC48V~260V、DC48V~300V
过电压返回系数	0.92~0.96
欠电压返回系数	1.04~1.08
过电压动作时间	1.2倍整定值<25ms，2倍整定值<20ms
欠电压动作时间	0.5倍整定值<20ms
返回时间	<27ms
功耗	<5W
绝缘性能
绝缘电阻	继电器外壳与外露带电端子之间用开路电压500V的兆欧表测量，绝缘电阻不小于10MΩ
绝缘耐压	继电器外壳与外露带电端子之间能耐受2KV（有效值）50Hz试验电压，历时1分钟，无击穿或闪络现象
环境条件
环境温度	-15℃～55℃
工作电压	不大于120%额定电压
工作位置	任意
周围磁场强度	小于0.5mT
环境相对湿度	不大于90%
大气压力	80～110KPa
温度	-25℃～+70℃
海拔高度	不大于2500 米
