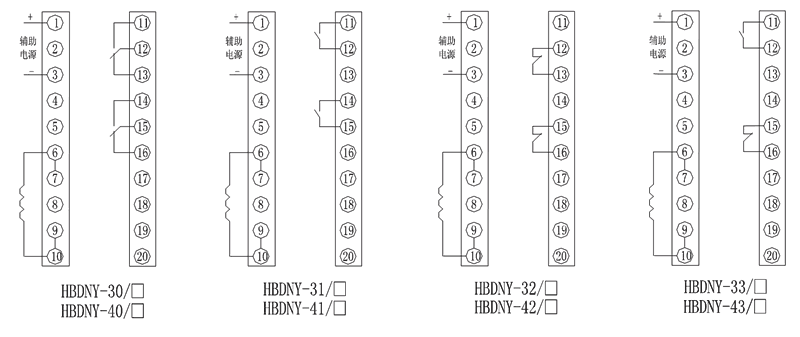

HBDNY-42电压继电器 - 2常闭HBDNY-42低电压继电器接线图

产品目录

联系东升国际

139-6888-3630
021-67183050
021-37190051
3355853136@qq.com

HBDNY-42低电压继电器

文章类别：HBDNY型电压继电器

文章概述

产品型号：HBDNY-42电压继电器
触点形式：2常闭
动作时间：小于25ms
返回时间：小于30ms
AC电压：220V、240V、380V
DC电压：110V、220V
安装方式：导轨安装

产品分类

询价留言

产品详情
产品分类
询价留言
东升国际相关的文章

概述

HBDNY-42电压继电器为瞬时动作特性，用于发电机，变压器和输电线路的过电压保护或作为闭锁启动元件。HBDNY-42采用进口集成电路和元器件构成，具有性能稳定、可靠性高、动作值精度高、离散值小、整定范围广、动作和返回速度快、返回系数好、互感器负担小、耐振动、抗干扰和绝缘水平高等优点。

型号及含义

工作原理

HBDNY-42工作原理图

HBDNY-42端交流电电源的额定工作模拟伤害功率电流继物品，主要包括进口商集成型电路板组合，被测定的联席会端交流电电源的额定工作模拟伤害功率电流U~经隔开交流电电源的额定工作模拟伤害功率器稳压后获得与被测端交流电电源的额定工作模拟伤害功率电流不成比例的端交流电电源的额定工作模拟伤害功率电流Ui，经整定后参与整流，整流后激光脉冲端交流电电源的额定工作模拟伤害功率电流经滤波器滤波，获得与Ui不成比例的交流电电源端交流电电源的额定工作模拟伤害功率电流Uo，在电平检验中Uo与交流电电源借鉴端交流电电源的额定工作模拟伤害功率电流Ue参与非常，若交流电电源端交流电电源的额定工作模拟伤害功率电流Uo不超借鉴端交流电电源的额定工作模拟伤害功率电流，电平检验器模拟伤害正信号灯灯，驱动器产品出口继物品，则HBDNY-42继物品在小运动环境。于己，如果是过端交流电电源的额定工作模拟伤害功率电流继物品就是低端交流电电源的额定工作模拟伤害功率电流继物品，若交流电电源端交流电电源的额定工作模拟伤害功率电流Uo如果超过借鉴端交流电电源的额定工作模拟伤害功率电流Ue，电平检验器模拟伤害负信号灯灯，继物品在不小运动环境。

HBDNY-42动作值整定范围

HBDNY-42技术参数

额定参数
直流额定电压	110V、220V可选
交流额定电压	220V、240V、380V可选
直流动作电压	≤70%额定电压
交流动作电压	≤75%额定电压
动作时间	过电压≤25ms，低电压≤30ms
返回时间	过电压≤30ms，低电压≤25ms
过电压返回系数	>0.90
低电压返回系数	<1.1
功耗	≤5W
绝缘性能
绝缘电阻	继电器外壳与外露带电端子之间用开路电压500V的兆欧表测量，绝缘电阻不小于10MΩ
绝缘耐压	继电器外壳与外露带电端子之间能耐受2KV（有效值）50Hz试验电压，历时1分钟，无击穿或闪络现象
环境条件
环境温度	-15℃～55℃
工作电压	不大于120%额定电压
工作位置	任意
周围磁场强度	小于0.5mT
环境相对湿度	不大于90%
大气压力	80～110KPa
温度	-25℃～+70℃
海拔高度	不大于2500 米
