HBDLX-21零序过电流继电器

文章类别：HBDLX-2型零序过电流继电器

文章概述

产品型号：HBDLX-21电流继电器
触点形式：2常开
动作时间：小于20ms
返回时间：小于35ms
工作电压：DC：110V
安装方式：导轨安装

产品分类

询价留言

产品详情
产品分类
询价留言
东升国际相关的文章

概述

HBDLX-21电流继电器主要用于输电线路、变压器和发电机的零序过电流保护中。HBDLX-21采用集成电路具有精度高、功耗小、动作时间快、返回系数高、整定直观方便、范围宽等特点，提供直流辅助电源后完全可替代电磁型电流继电器，辅助电源采用开关电源变换，交直流通用，工作范围大。

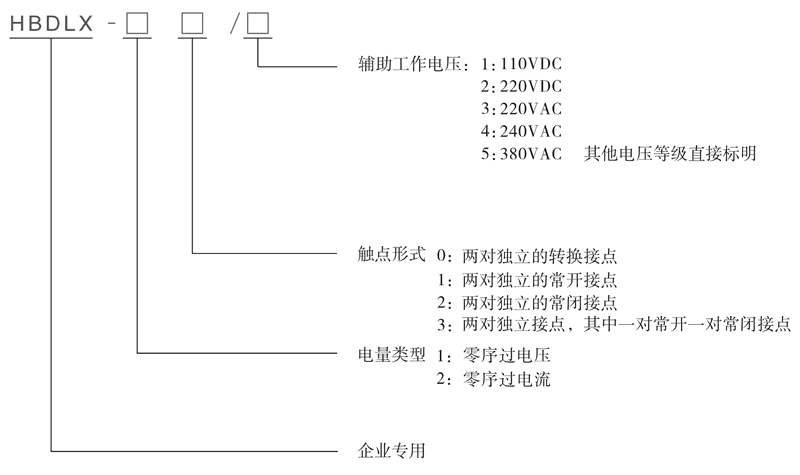

型号及含义

工作原理

HBDLX-21交流电值继电热器展开德国整合三极管组合。被測量的沟通交流电值I~经防晒隔离霜变流器后，在其二级得见与被测、交流电值正比的电流电阻值电流Ui。经定值整定后展开整流，整流后的智能电流电阻值电流经滤波器滤波，得见与Ui正比的整流额定电阻变压器电电流电阻值电流Uo。在电平测试中Uo与整流额定电阻变压器电参阅电流电阻值电流Ue展开是比较，若整流额定电阻变压器电电流电阻值电流Uo如果低于参阅电流电阻值电流，电平测试器传输正电磁波，动力口继电热器，继电热器仍正处在行动程序，不然，若整流额定电阻变压器电电流电阻值电流Uo低过参阅电流电阻值电流Ue，电平测试传输负电磁波，HBDLX-21仍正处在不行动程序。设计原理相应图所显示：

HBDLX-21工作原理图

HBDLX-21技术参数

额定参数
直流额定电压	110V、220V可选
交流额定电压	220V、240V、380V可选
直流动作电压	≤70%额定电压
交流动作电压	≤75%额定电压
动作时间	≤20ms
返回时间	≤35ms
返回系数	>0.90
功耗	≤5W
绝缘性能
绝缘电阻	继电器外壳与外露带电端子之间用开路电压500V的兆欧表测量，绝缘电阻不小于10MΩ
绝缘耐压	继电器外壳与外露带电端子之间能耐受2KV（有效值）50Hz试验电压，历时1分钟，无击穿或闪络现象
环境条件
环境温度	-15℃～55℃
工作电压	不大于120%额定电压
工作位置	任意
周围磁场强度	小于0.5mT
环境相对湿度	不大于90%
大气压力	80～110KPa
温度	-25℃～+70℃
海拔高度	不大于2500 米

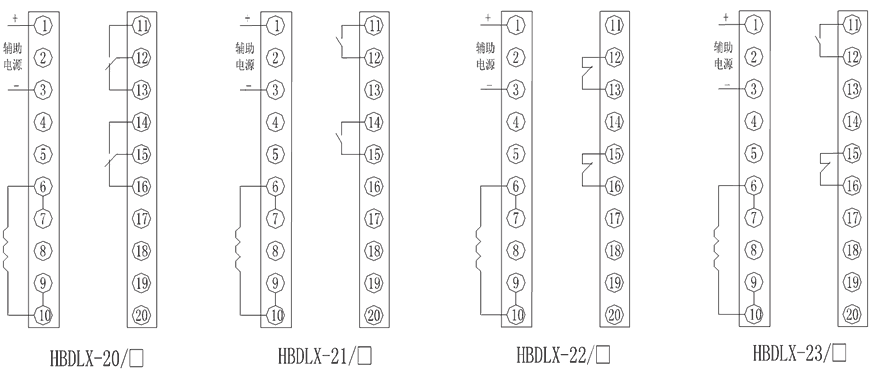

接线图

HBDLX-21触点形式和辅助工作电压

型号	触点形式	动作时间	返回时间	工作电压
HBDLX-20/1	2转换	≤20ms	≤35ms	DC：110V
HBDLX-20/2	2转换	≤20ms	≤35ms	DC：220V
HBDLX-20/3	2转换	≤20ms	≤35ms	AC：220V
HBDLX-20/4	2转换	≤20ms	≤35ms	AC：240V
HBDLX-20/5	2转换	≤20ms	≤35ms	AC：380V
HBDLX-21/1	2常开	≤20ms	≤35ms	DC：110V
HBDLX-21/2	2常开	≤20ms	≤35ms	DC：220V
HBDLX-21/3	2常开	≤20ms	≤35ms	AC：220V
HBDLX-21/4	2常开	≤20ms	≤35ms	AC：240V
HBDLX-21/5	2常开	≤20ms	≤35ms	AC：380V
HBDLX-22/1	2常闭	≤20ms	≤35ms	DC：110V
HBDLX-22/2	2常闭	≤20ms	≤35ms	DC：220V
HBDLX-22/3	2常闭	≤20ms	≤35ms	AC：220V
HBDLX-22/4	2常闭	≤20ms	≤35ms	AC：240V
HBDLX-22/5	2常闭	≤20ms	≤35ms	AC：380V
HBDLX-23/1	1常开1常闭	≤20ms	≤35ms	DC：110V
HBDLX-23/2	1常开1常闭	≤20ms	≤35ms	DC：220V
HBDLX-23/3	1常开1常闭	≤20ms	≤35ms	AC：220V
HBDLX-23/4	1常开1常闭	≤20ms	≤35ms	AC：240V
HBDLX-23/5	1常开1常闭	≤20ms	≤35ms	AC：380V
