HBDLX-11零序电压继电器

文章类别：HBDLX-1型零序过电压继电器

文章概述

产品型号：HBDLX-11电压继电器
触点形式：2常开
动作时间：小于25ms
返回时间：小于30ms
工作电压：DC：110V
安装方式：导轨安装

产品分类

询价留言

产品详情
产品分类
询价留言
东升国际相关的文章

概述

HBDLX-11电压继电器为瞬时动作特性，用于发电机，变压器和输电线路的过电压保护或作为闭锁启动元件。HBDLX-11采用进口集成电路和元器件构成，具有性能稳定、可靠性高、动作值精度高、离散值小、整定范围广、动作和返回速度快、返回系数好、互感器负担小、耐振动、抗干扰和绝缘水平高等优点。

型号及含义

工作原理

HBDLX-11工作原理图

HBDLX-11额定端电流值继电热器，主要包括国外集合电路设计组成，被精确测量的聊天额定端电流值U~，经防护配电变压器减压后获取与被测额定端电流值不成比例的额定端电流值Ui，经整定后对其进行整流，整流后电磁额定端电流值经滤波器滤波，获取与Ui不成比例的交流电伤害功率电流额定端电流值Uo，在电平检验中Uo与交流电伤害功率电流参照额定端电流值Ue对其进行相对比较，若交流电伤害功率电流额定端电流值Uo少于参照额定端电流值，电平检验器伤害正预警，能够出口到继电热器，则HBDLX-11继电热器在姿态方式。否则，而定是过额定端电流值继电热器亦或低额定端电流值继电热器，若交流电伤害功率电流额定端电流值Uo远超参照额定端电流值Ue，电平检验器伤害负预警，继电热器在不姿态方式。

HBDLX-11触点形式和辅助工作电压

型号	触点形式	动作时间	返回时间	工作电压
HBDLX-10/1	2转换	≤25ms	≤30ms	DC：110V
HBDLX-10/2	2转换	≤25ms	≤30ms	DC：220V
HBDLX-10/3	2转换	≤25ms	≤30ms	AC：220V
HBDLX-10/4	2转换	≤25ms	≤30ms	AC：240V
HBDLX-10/5	2转换	≤25ms	≤30ms	AC：380V
HBDLX-11/1	2常开	≤25ms	≤30ms	DC：110V
HBDLX-11/2	2常开	≤25ms	≤30ms	DC：220V
HBDLX-11/3	2常开	≤25ms	≤30ms	AC：220V
HBDLX-11/4	2常开	≤25ms	≤30ms	AC：240V
HBDLX-11/5	2常开	≤25ms	≤30ms	AC：380V
HBDLX-12/1	2常闭	≤25ms	≤30ms	DC：110V
HBDLX-12/2	2常闭	≤25ms	≤30ms	DC：220V
HBDLX-12/3	2常闭	≤25ms	≤30ms	AC：220V
HBDLX-12/4	2常闭	≤25ms	≤30ms	AC：240V
HBDLX-12/5	2常闭	≤25ms	≤30ms	AC：380V
HBDLX-13/1	1常开1常闭	≤25ms	≤30ms	DC：110V
HBDLX-13/2	1常开1常闭	≤25ms	≤30ms	DC：220V
HBDLX-13/3	1常开1常闭	≤25ms	≤30ms	AC：220V
HBDLX-13/4	1常开1常闭	≤25ms	≤30ms	AC：240V
HBDLX-13/5	1常开1常闭	≤25ms	≤30ms	AC：380V

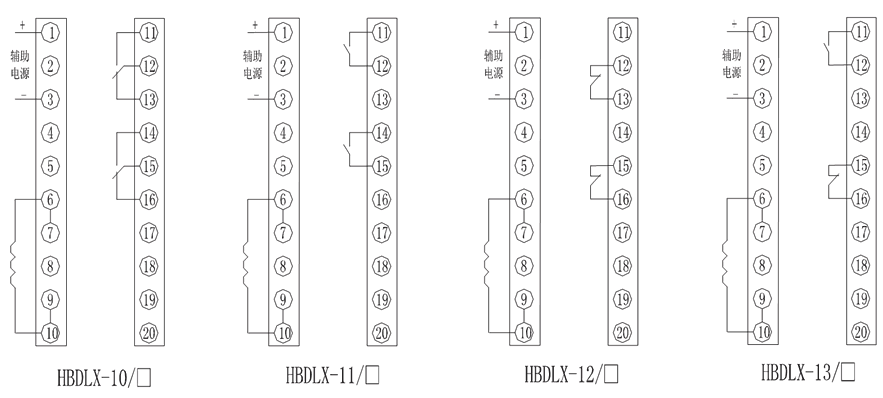

接线图

HBDLX-11技术参数

额定参数
直流额定电压	110V、220V可选
交流额定电压	220V、240V、380V可选
直流动作电压	≤70%额定电压
交流动作电压	≤75%额定电压
动作时间	≤25ms
返回时间	≤30ms
返回系数	>0.90
功耗	≤5W
绝缘性能
绝缘电阻	继电器外壳与外露带电端子之间用开路电压500V的兆欧表测量，绝缘电阻不小于10MΩ
绝缘耐压	继电器外壳与外露带电端子之间能耐受2KV（有效值）50Hz试验电压，历时1分钟，无击穿或闪络现象
环境条件
环境温度	-15℃～55℃
工作电压	不大于120%额定电压
工作位置	任意
周围磁场强度	小于0.5mT
环境相对湿度	不大于90%
大气压力	80～110KPa
温度	-25℃～+70℃
海拔高度	不大于2500 米
